一、 產品概述：

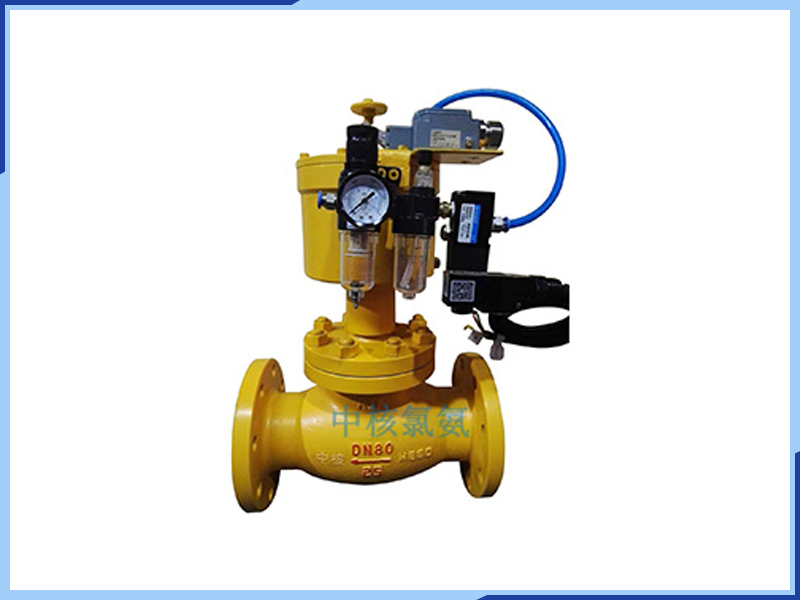

QDQ421F-25氣動液氨緊急切斷閥 分為常開型和常閉型。它安裝在液氨中。當儲氣罐/管道出口緊急時，可以快速切斷閥門。電磁閥用于控制閥門的開閉。廣泛用作氣體，氨氣或弱腐蝕性氣體儲罐的安全保護閥。
氣動液氨緊急切斷閥由多彈簧氣動隔膜執行器或浮動活塞執行器和調節閥組成。電磁閥線圈可以接收泄漏儀器的信號并控制過程管道中的流體的切割，切換或切換。插入式閥門結構配有低熔點（熔化合金）插頭。在發生事故時，溫度升高并且壓力增加，并且壓力增加以快速關閉罐的入口和出口以確保罐系統的安全性。氣缸開啟壓力≥0.3-0.6Mpa，氣缸日工作壓力不低于0.4MPa，保證閥門正常運行。
常開氣動液氨緊急切斷閥;具有優良的技術性能，低負載損耗和高可靠性，用于遠程氣源，使用氣源控制閥門關閉，在管道或儲罐發生事故時工作人員通過控制室快速接觸開關，并且電磁閥瞬間通電。
二、氣動液氨緊急切斷閥工作原理：
1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。
2、閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。
3、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。
4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準
液氨氣動緊急切斷閥產品概述:
.液氨緊急切斷閥具有好的技術性能，低負荷損失和高可靠性，安裝在液氨,液化石油氣,燃?xì)饣驓怏w管路上，與遠距離氣源[氮?dú)鈆無水空氣]配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生泄漏甚至起火時，快速通過電磁閥或手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。廣泛應用于化工危險品管道、供氣管網系統、燃?xì)鉄崮芄S(chǎng)車間、燃?xì)忮仩t房及住宅居所的安全設施。
產品特點:
.液氨緊急切斷閥屬于自動化系統中執行機構的一種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。氣動緊急切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。
產品性能規范:
壓力等級：2.5/4.0Mpa
氣缸工作壓力：≤2.0Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮?dú)鈆無水空氣
使用介質：天然氣，液化氣，液氨
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA（彈簧鋼）
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
類型：常開式，常閉式
